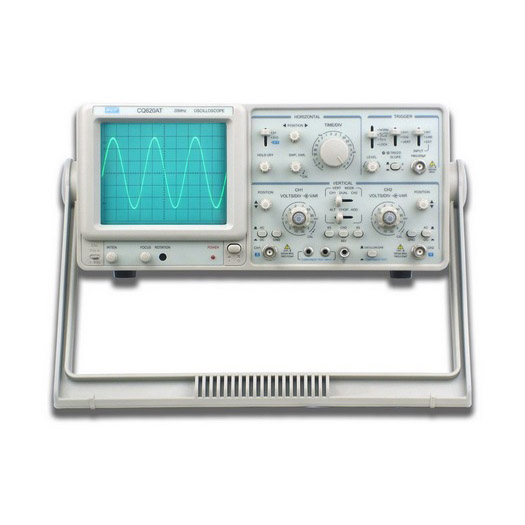

Oscilloscope analogique bicourbe 2x20MHz

Oscilloscope analogique bicourbe 2x20MHz

Technologie de montage en surface . Synchronisation de télévision
Verrouillage de niveau de déclenchement . Fonction de déclenchement ALT
Entrée de l’axe Z. Zone d’affichage 8 x 10DIV (DIV = 10 mm)
Accélération de la tension 12kV

Caractéristiques Techniques:

• SYSTÈME VERTICAL
  • Sensibilité et précision 1mV / DIV ~ 5V / DIV ± 3% 12 étapes d’étalonnage dans la séquence 1-2-5
  • Parage rapport: ≥2,5: 1
  • Largeur de bande (-3dB)DC (AC 10Hz) ~ 40MHz
  • Temps de montée≤9,5ns
  • Tension d’entrée Max. 400V (DC + ACpeak)
  • Accouplement d’entrée AC, DC, GND
  • Impédance d’entrée 1MΩ ± 3% 25pF ± 5pF
  • Mode vertical CH1, CH2, DUAL (CHOP, ALT) ADD, CH2 inverse
• SYSTÈME HORIZONTAL
  • Temps de balayage 0.1us ~ 0.1s / DIV
  • Précision de balayage ± 3%, ± 5% à x10MAG (20nS ~ 50nS / DIV non calibrés)
  • Parage rapport: ≥2,5: 1
  • Temps de balayage maximal 10nS / DIV (CQ5640 / CQ5640F / CQ5660 / CQ5660F)
• SYSTÈME DE DÉPLACEMENT
  • Modes de déclenchement AUTO, NORM, TV-V, TV-H
  • Source de déclenchement ALT, CH1, CH2, EXT, LINE
  • Polarité de déclenchement “+” Ou “-”
  • Sensibilité au déclenchement 1 20Hz ~ 2MHz 2MHz ~ 20MHz 20MHz ~ 60MHz CH1, CH2 0.5DIV 1.5DIV 2DIV/ALT 2DIV 3DIV 3DIV/EXT 0.2DIV 0.8DIV 0.8DIV
  • Impulsion de synchronisation TV 1DIV ou 1V (EXT)
  • Entrée de déclenchement externe Impédance d’entrée: 1MΩ ± 3% 25pF ± 5pF
  • Tension d’entrée Max.: 300V (DC + ACpeak) à 1KHz
  • Source d’alimentation: 220 ~ 240VAC ± 10%
  • Dimensions: 316x132x 410mm
