Boussole Des Tangentes

Boussole Des Tangentes

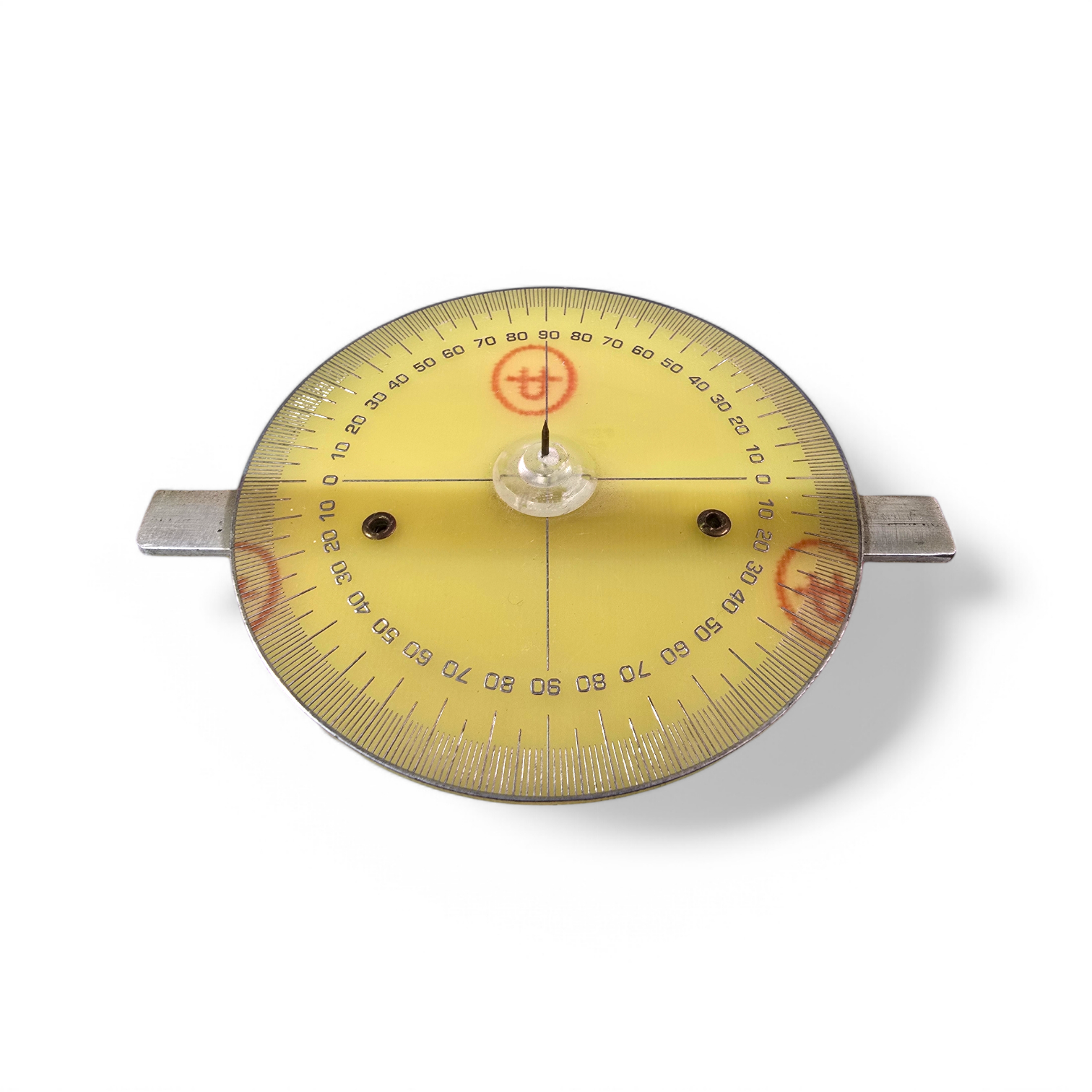

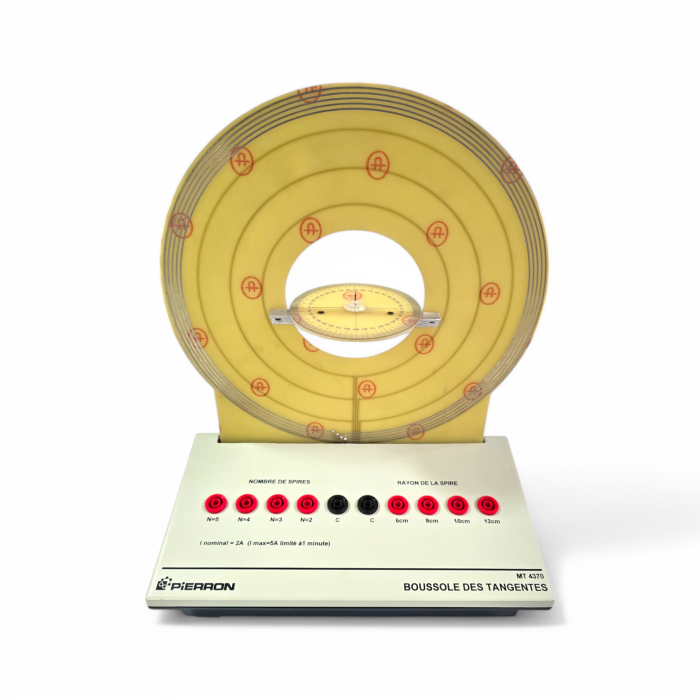

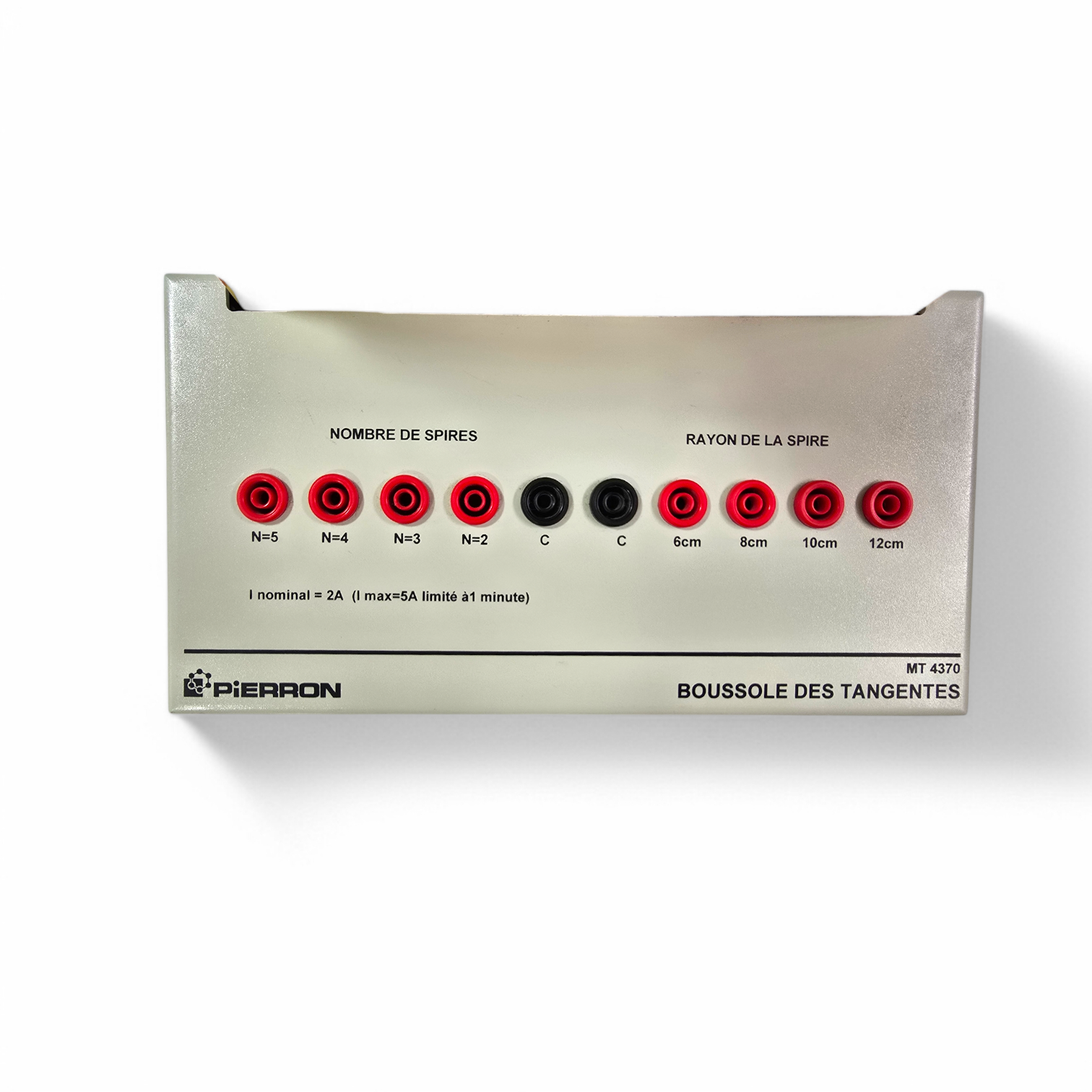

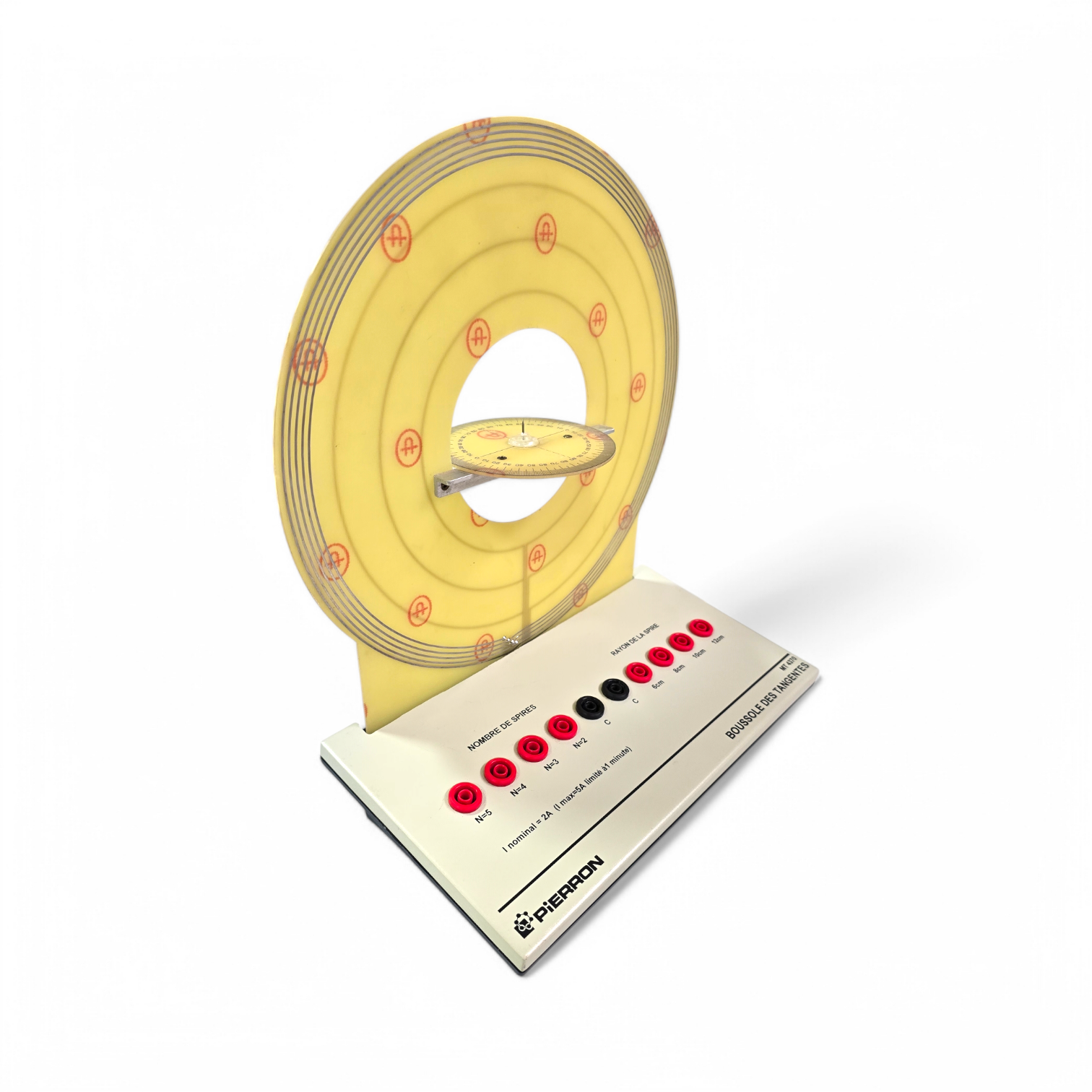

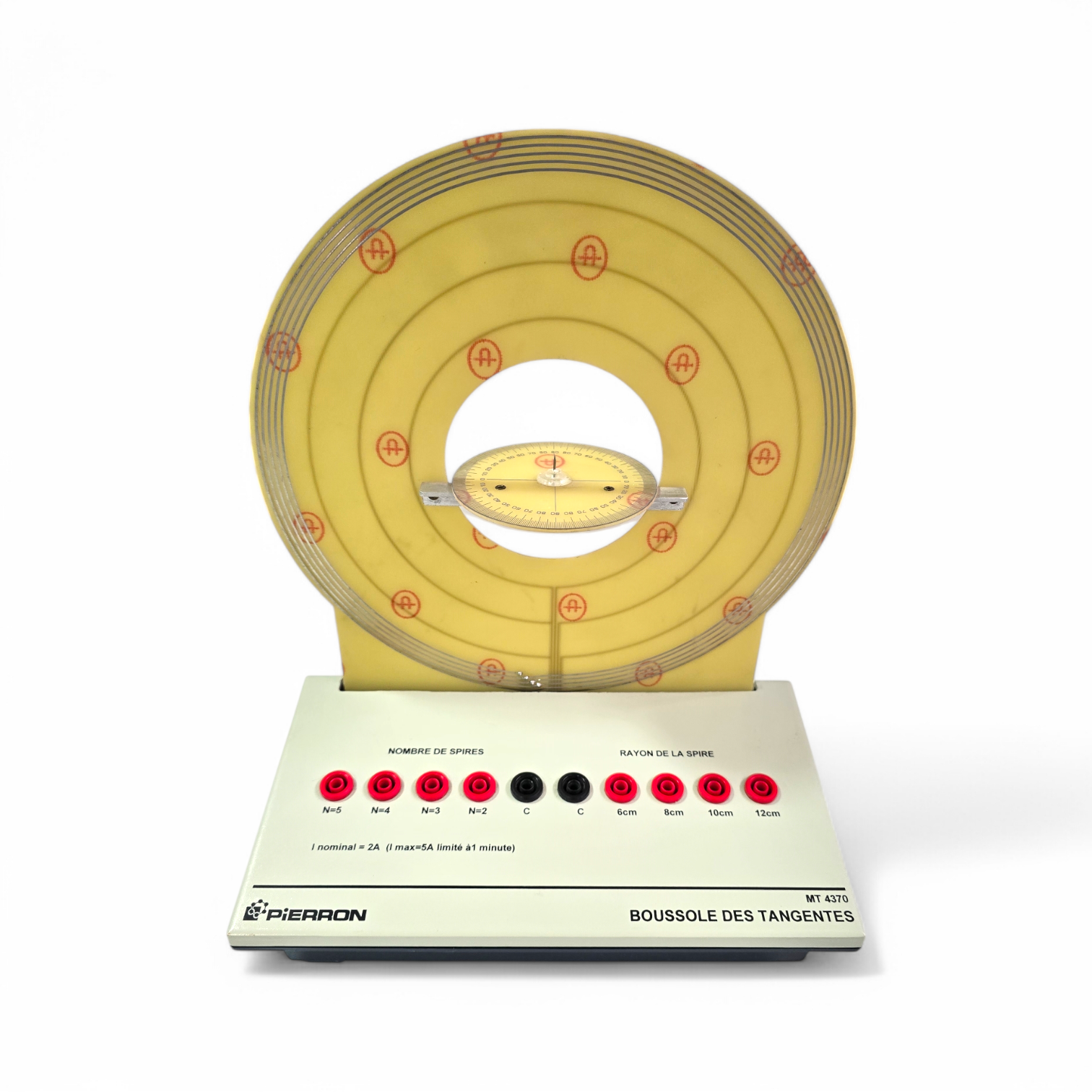

Cette maquette se présente sous la forme d’un circuit imprimé en verre époxy. Il est fixé sur un support isolant assurant la stabilité de l’ensemble. Sur une face, on dispose de quatre spires de Ø 120, 160, 200 et 240 mm. Vous pourrez ainsi étudier B en fonction de R. Sur l’autre face, cinq spires de plus grand diamètre sont regroupées. Elles forment une bobine plate, permettant la mesure sur une, deux, trois, quatre ou cinq spires. Vous pourrez ainsi étudier B en fonction de N. Une aiguille aimantée est placée au centre des spires. Elle se déplace au-dessus d’un rapporteur gradué en degrés. L’accès aux différentes spires se fait par douilles double puits.

Caractéristiques techniques :

• Courant maximum à ne pas dépasser : 5 A (pendant une minute au plus)
• Raccordement sur douilles double puits Ø 4 mm
• Dimensions (L x l x h) : 240 x 127 x 340 mm
• Masse : 490 g
