Générateur De VAN DE GRAAFF

Générateur De VAN DE GRAAFF

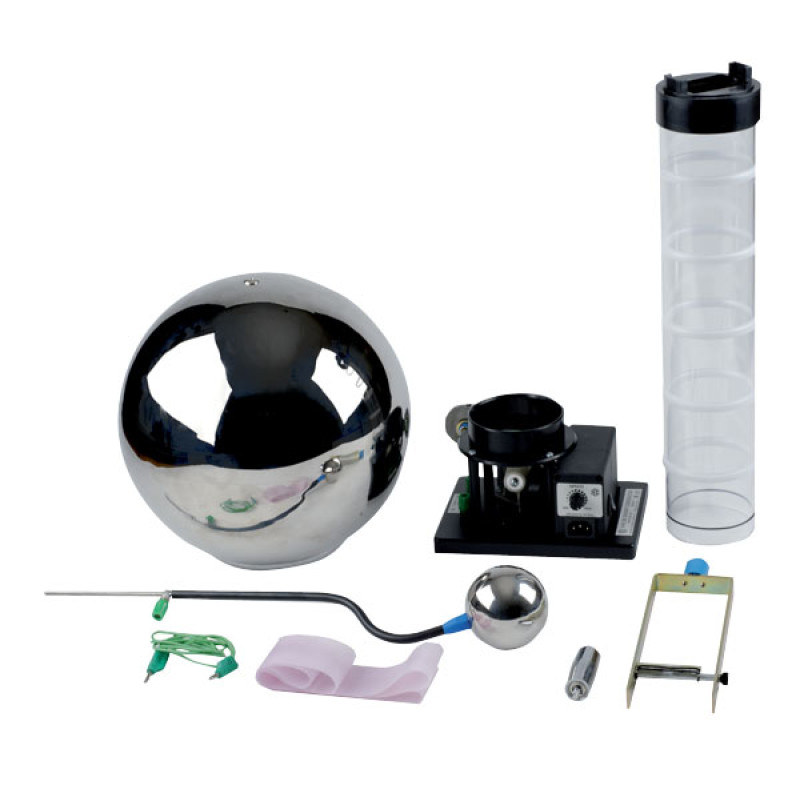

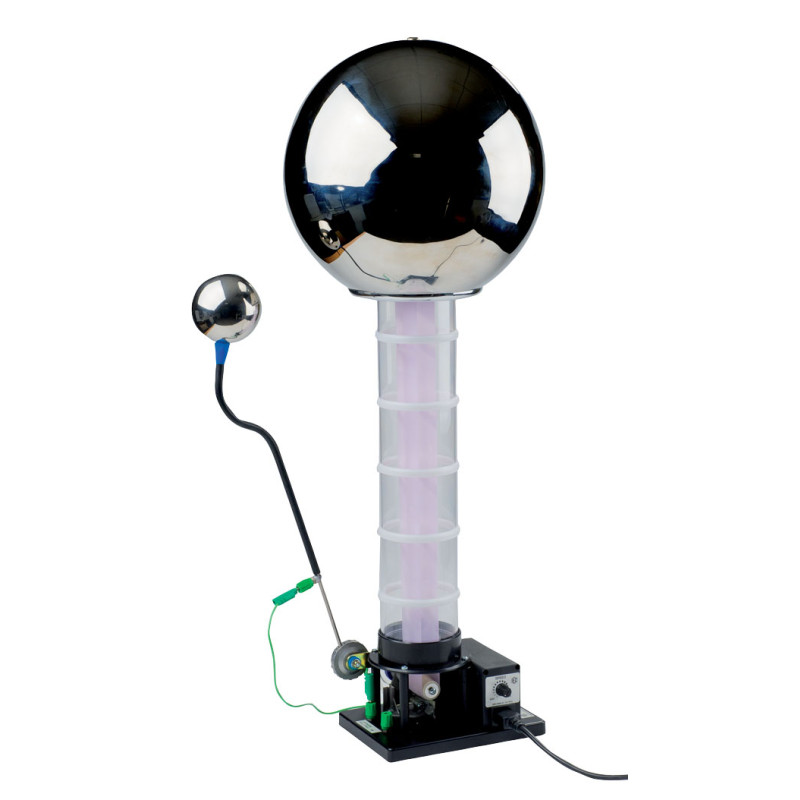

Cet appareil est un modèle moderne et robuste, spécialement conçu pour l’utilisation par des élèves. Ce générateur est destiné à être utilisé pour générer des tensions continues très élevées (jusqu’à 400 kV) alors que les courants obtenus sont très faibles.
La partie principale est constituée par une sphère creuse, métallique, montée sur une colonne isolante, verticale. Elle se trouve électrisée grâce à un dispositif interne dont le principe est le suivant : une bande en caoutchouc verticale est entraînée, à l’aide d’un moteur, par deux rouleaux : un en bas, en plastique, relié à la Terre ; un en haut, au centre de la sphère. La bande arrache continûment des charges au rouleau du bas et les véhicule jusqu’en haut, au voisinage d’un peigne relié à la sphère. Il en résulte une accumulation importante de charges à la surface de la sphère. D’où une différence de potentiel très importante entre la sphère et la Terre.

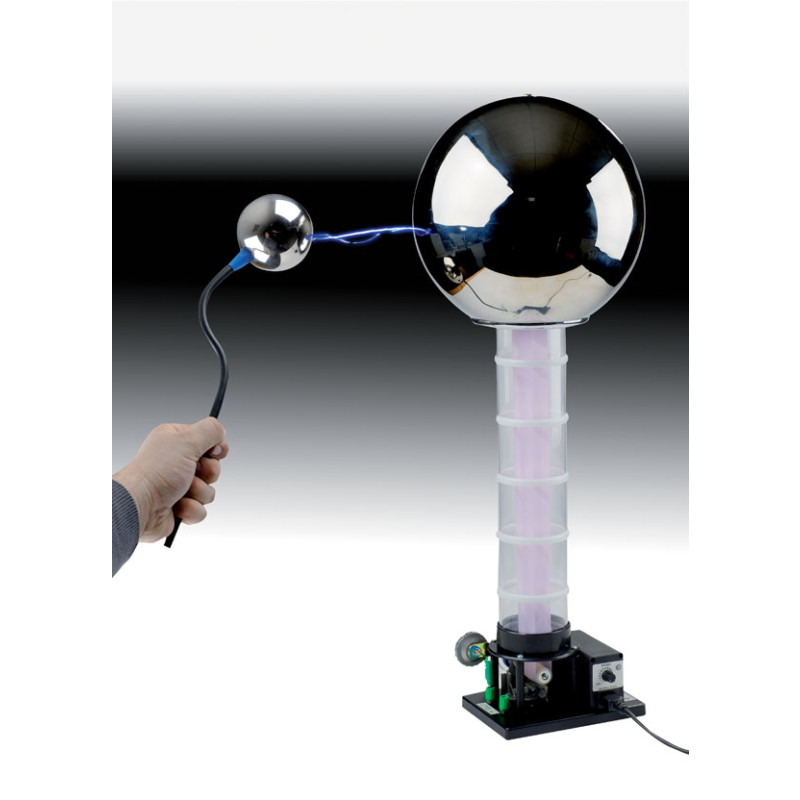

En approchant une sphère de décharge, reliée à la Terre, on pourra voir apparaître des étincelles de l’ordre de la dizaine de centimètres.
Vous pourrez également réaliser l’expérience très impressionnante qui consiste à faire dresser les cheveux sur la tête d’un élève (les cheveux chargés électriquement se repoussent).

Caractéristiques techniques :

• Alimentation : 230 V – 50 Hz
• Tension de sortie : jusqu’à 400 kV
• Ø de la sphère principale : 280 mm
• Ø de la sphère de décharge : 80 mm
• Dimensions hors tout : Ø 280 mm
• hauteur : 710 mm
• Masse : 4,2 kg
